本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机并网发高压电制冷机组变开关箱的能力： 1、适度的安排电量。 2、省事对电源线路的开闭使用。 3、有较高的安全卫生护甲等级保护，能准确的展示线路的导通心态。

项目名称：656KW柴油机火力发交流接触器组单机配电箱主要元件明细清单
变配开关箱关键元器件明细单
编号	名稱	外形尺寸型号外形尺寸	机关单位	用户	服务商
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	火力发变频电动空气能的传感器	HGM6110	只	1	众智
3	电站机带速调节器	C2002	只	1	孚创
4	直流变压器电源开关摸块	DC24V	只	1	众智
5	大中型在期间延时继电器广西顶博发电机组制造	HH54P    DC24V	只	2	正泰
6	超小型间保险丝开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

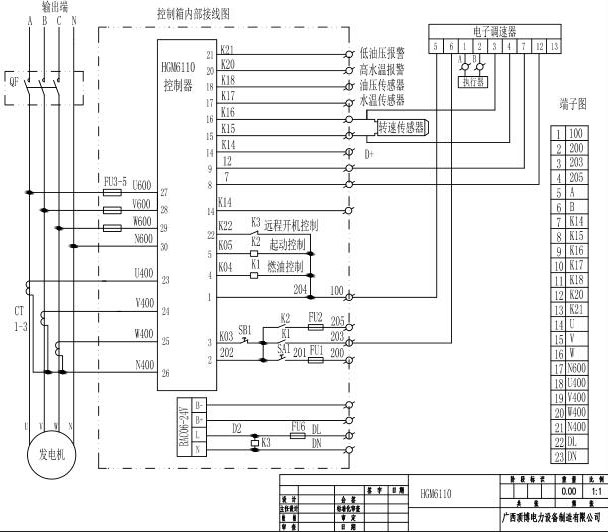

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.023cxh.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
