前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压汽真空泵变频控速器为自动化单趟式变频控速器，其设计构造如图已知表达。I号喷高压汽真空泵变频控速器基本由控制包件、飞球、变频控速压簧、转动部门和控制部门等构成的。I号喷高压汽真空泵变频控速器的控制包件为存在60°。锥面的控制包盘。在控制包盘的内测有七个沿径向的半圆管凹坑。控制包盘压紧在控制包轴套上而与他组合成集成，然而经过半圆键和紧锁螺母使其和喷高压汽真空泵的凸轮轴轴联接。

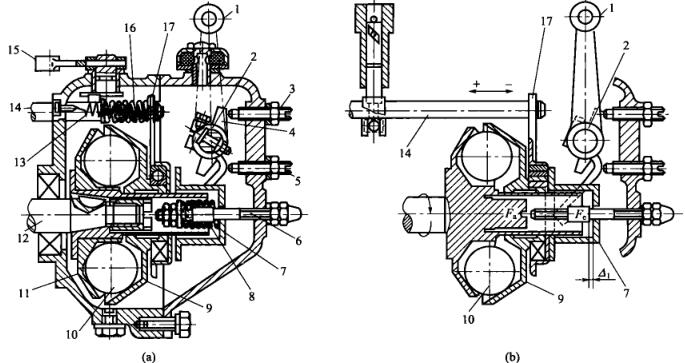

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  七个直徑为25.4mm的飞球放至控制安装盘的凹罐内，随控制安装盘一同高速旋转。飞球另一个说的是侧为与中轴线成45°锥面的拉力盘，拉力盘滑套在控制安装轴套上。工作任务时飞球的离心式力角色在拉力盘上，其载荷分力Fa.将使拉力盘沿载荷滚动。全套在拉力盘.上的滚动滚柱轴承和链传动装置板也而使得转动。链传动装置板上方套在泵油拉杠上，往往泵油拉杠也而使得转动，得以调整泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
